YTR03-1217C1
主要特性
■低噪放和功放完全集成在芯片中
■帶寬:12-17GHz
■發射通道輸出飽和功率:23.5dBm
■發射通道增益:25dB
■接收通道增益:17dB
■接收通道噪聲系數<2.9dB
■發射通道輸入駐波比<2dB
■發射通道輸出駐波比<2dB
■接收通道輸入駐波比<2dB
■接收通道輸出駐波比<2dB
■功耗:發射通道1650mW;接收通道100mW
■芯片尺寸:2.50mm X 1.50mm
描述

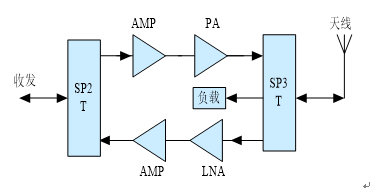

YTR03-1217C1是一款由低噪放、功放和收發開關組成的Ku波段發送/接收MMIC。
發射和接收通道均能提供25 dB的增益,發射通道在17GHz下能提供24dBm的飽和輸出功率,接收通道能在帶內提供2.9dB的噪聲系數,通道接收抗燒毀功率達20dBm。
該芯片的制造采用了PHEMT工藝,采用了鍵合金絲、背部金屬化和氮化硅鈍化層保護來獲得最高級別的可靠性。
應用領域
■收發模擬應用
■雷達
■通信
