YTR02-1517C1
主要特性
n低噪放和功放完全集成在芯片中
n帶寬：15-17GHz
n發射通道輸出飽和功率：18dBm@17GHz
n發射通道增益：24dB
n接收通道P1dB＞1dBm
n接收通道增益：24dB
n接收通道噪聲系數＜2.9dB
n發射通道輸入駐波比＜1.5dB
n發射通道輸出駐波比＜1.5dB
n接收通道輸入駐波比＜1.4dB
n接收通道輸出駐波比＜1.4dB
n功耗：發射通道350mW；接收通道150mW
n芯片尺寸：2.60mm X 2.00mm
描述

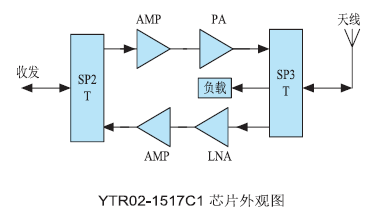

YTR02-1517C1是一款由低噪放、功放和收發開關組成的Ku波段發送/接收MMIC。
發射和接收通道均能提供24 dB的增益，發射通道在17GHz下能提供18dBm的飽和輸出功率，接收通道能在帶內提供2.9dB的噪聲系數，通道接收抗燒毀功率達20dBm。
該芯片的制造采用了PHEMT工藝，采用了鍵合金絲、背部金屬化和氮化硅鈍化層保護來獲得最高級別的可靠性。
應用領域
■ 電信通信系統
■ 收發模擬應用
